系統組成：

1．客戶需求：

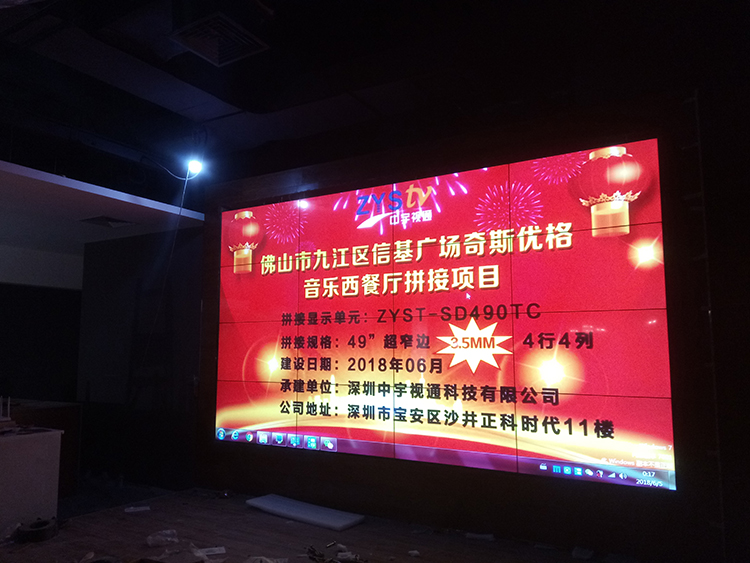

 49寸液晶拼接屏： 4行4例；

2．49寸液晶拼接幕墻顯示系統主要由以下幾部分組成：

 1）.外框機柜設計，根據客戶需求設計

 2）.46＂液晶顯示單元（總共16個拼接單元）

 3）.多屏拼接控制器及相關配件（數量由客戶選擇顯示方式?jīng)Q定）

 4）．分配器若干（視頻分配器與VGA分配器）

 5）. 各種線纜（VGA線，HDMI高清線）

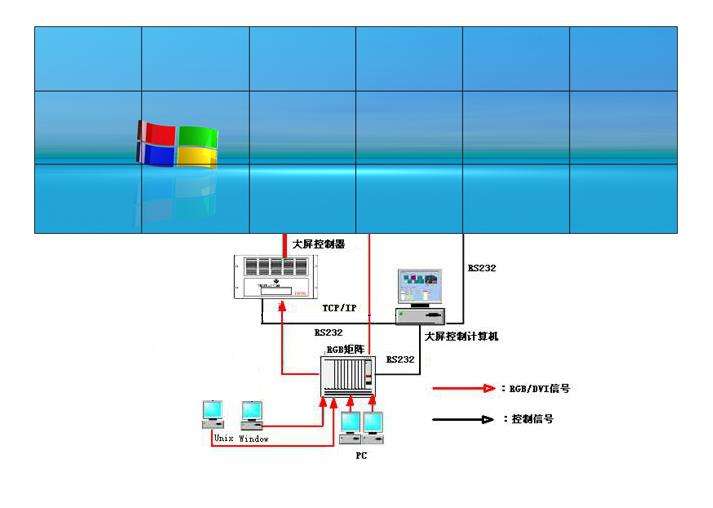

液晶拼接屏系統連線示意圖

  本系統能顯示多路復合視頻信號、計算機信號分別的顯示在LCD大屏上，分別可以實現每個單屏顯示，也可以實現整個大屏顯示一幅圖象。>>>推薦閱讀：《拼接屏方案效果圖》

  用戶所有的復合視頻信號均接入圖形控制器,經圖形控制器處理后以窗口方式投上大屏幕。這些視頻輸入窗口可以同時顯示6路于大屏幕之上。視頻窗口可以實現單屏顯示、共屏顯示顯示功能，并且可以實現視頻圖象的分組切換、巡檢、預案顯示等功能。

拼接屏系統管理功能

  1) 在同一操作界面下實現復合視頻信號、計算機VGA顯示信號的切換、顯示、控制功能；

  2) 可以將多路視頻信號輸入中的任意路數以視頻窗口的形式在大屏幕顯示墻上顯示出來。包括單屏顯示、共屏顯示等，并且可以實現圖象的分組切換、巡檢、預案顯示等功能；

  3) 可以實現多路視頻信號的巡檢、定時切換、分組切換等功能在簡單的中文界面中有一視頻預覽窗口。視頻預覽窗口可以于上大屏幕前預覽需在大屏幕上顯示的視頻圖象，做到對上大屏幕視頻信號狀況了如指掌，減少誤操作，特別是異地遠程操作時；

  4) 預案設置、調用功能：無論是視頻信號、還是計算機信號，都是出廠先設置、存儲、調用顯示預案，所有工作都在同一個圖形控制界面下完成。所有信號種類、通道、制式、顯示位置、顯示大小等都可以被設成一個預案，下次需要這個組合顯示時，清點對應的預案名，直接依靠遙控控制調用模式。 5) 大屏幕的電源開關管理；

  6) 圖形控制器信道管理；

  7) 其它根據用戶需求的功能管理等等；
